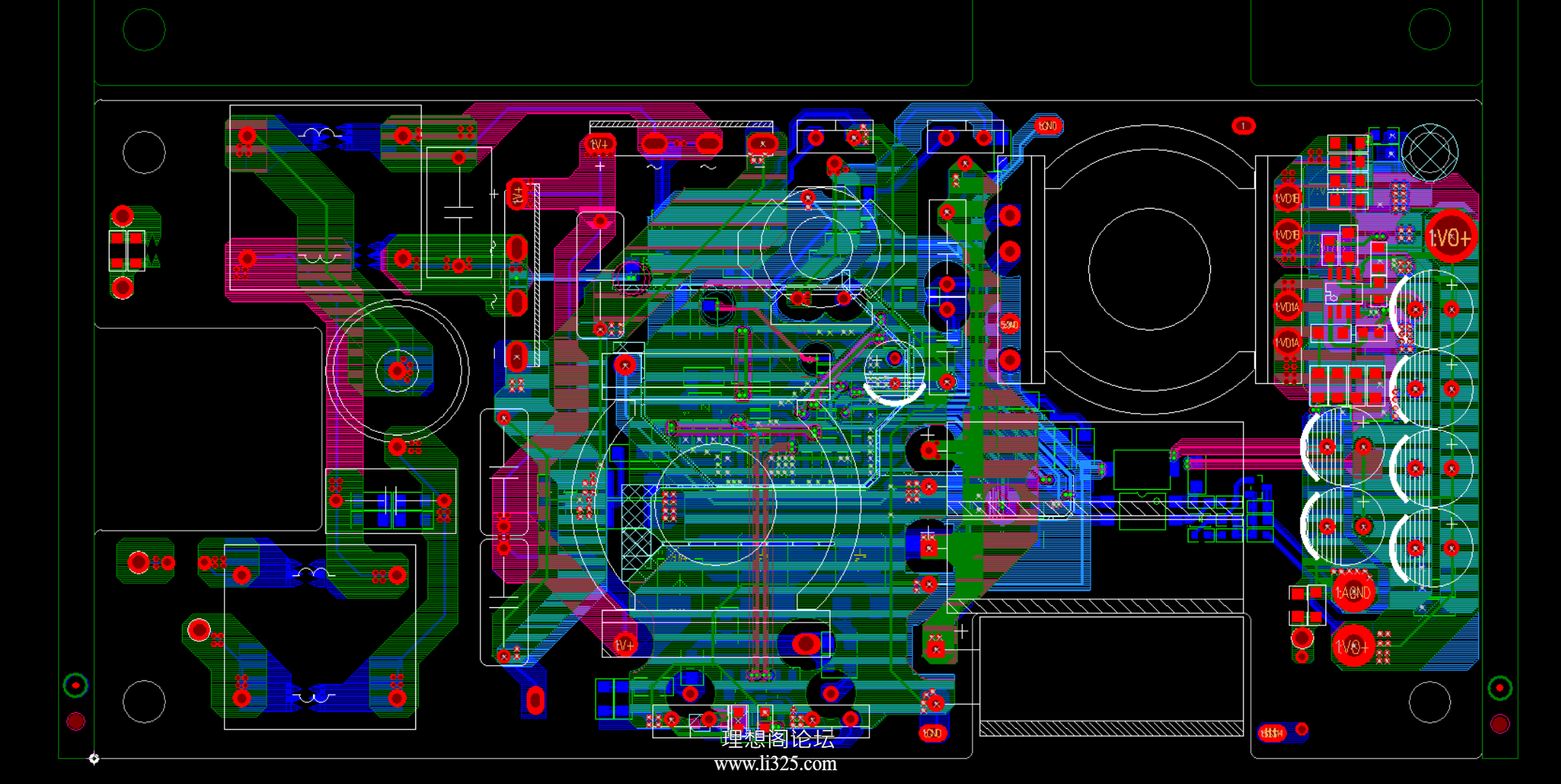

300W 20V 15A 开关电源板PCB和原理图 LP9962方案

酸奶不吃鱼

Name        Part Type        PCB Decal        Value
CY1        CY1/SMD        CY1/SMD
CY2        CY1-P10        CY_7.5_10_4
D1        DPAK/REFLOW        DPAK/REFLOW
D2        DO-214AC(SMA)/REFLOW        DO-214AC(SMA)/REFLOW
D3        DO-214AC(SMA)/REFLOW        DO-214AC(SMA)/REFLOW
D4        SOD123/REFLOW        SOD123/REFLOW
D5        DPAK/REFLOW        DPAK/REFLOW
D6        SOD123/REFLOW        SOD123/REFLOW
D8        DO-214AC(SMA)/WAVE        DO-214AC(SMA)/WAVE        US1J
D11        DIO/2P        DO-214AB(SMC)/WAVE        S3M
D13        SOD123/REFLOW        SOD123/REFLOW
D14        SOD123/REFLOW        SOD123/REFLOW
DB1        DB/D10XB60/3.05        DB/D10XB60/3.05A
DB2        DB/D10XB60/3.05        DB/D10XB60/3.05A
F1        F4_8.5        F4_8.5
FG        FPAD_4        FPAD_4AAB
FG1        FPAD_4        FPAD_4AAB
FG2        FPAD_4        FPAD_4AAB
HS1        HOLE        HOLECA
HS2        HOLE        HOLECA
HS3        HOLE        HOLECA
HS4        HOLE        HOLECA
HS5        HOLE        HOLECAA
L        FPAD_4        FPAD_4AAB
L1        L-5026B/D15H8.5        L-5026B/D15H8.5
L3        T-POT4013/6+6P        T-POT4013/6+6PABAAAA
L8        T-RM8/6+2P/H13.6        T-RM8/6+2P/H13.6B
LF1        L-TD2418/26.5X25.5X17/21.5X17P/H        L-TD2418/26.5X25.5X17/21.5X17P/H
LF2        L-TD2418/26.5X25.5X17/21.5X17P/H        L-TD2418/26.5X25.5X17/21.5X17P/H
M1        MARK        MARK
M2        MARK        MARK
M3        MARK        MARK
M4        MARK        MARK
M5        MARK        MARK
M6        MARK        MARK
M7        MARK        MARK
M8        MARK        MARK
N        FPAD_4        FPAD_4AAB
OT1        OT/PC817/WAVE        OT/PC817/WAVE
Q1        DPAK/REFLOW        DPAK/REFLOW
Q2        TO-220/2.7/T3.5        TO-220/2.7/T3.5
Q3        TO-220/2.7/T3.5        TO-220/2.7/T3.5
Q4        TO-220/2.7/T3.5        TO-220/2.7/T3.5
Q5        DPAK/REFLOW        DPAK/REFLOW
Q6        DPAK/REFLOW        DPAK/REFLOW
Q7        DPAK/REFLOW        DPAK/REFLOW
Q8        SOT23/WAVE        SOT23/WAVE        33v
Q9        SOT23/WAVE        SOT23/WAVE        33v
Q12        TO-220/2.7/T3.5        TO-220/2.7/T3.5
T+        FPAD_4        FPAD_4AABAAABA
T1        T-POT4013/6+6P        T-POT4013/6+6PBAAA
T1A        FPAD_4        FPAD_4AABAAB
T1B        FPAD_4        FPAD_4AABAAB
T1C        FPAD_4        FPAD_4AABAAB
T1D        FPAD_4        FPAD_4AABAAB
U1        SOIC20/WAVE2        SOIC20/WAVE2A
U3        SOT23/WAVE        SOT23/WAVE        33v
U6        SOIC8/REFLOW        SOIC8/REFLOW        NCP1654
V+        FPAD_4        FPAD_4AABAAAAAA
V-        FPAD_4        FPAD_4AABAAAAAA
Z2        SOD123/REFLOW        SOD123/REFLOW
