STM32+ILI9341屏幕的Proteus仿真程序

宝宝爱学习

stm32f103r6+ili9341的仿真，但是触摸用的CLK,PEN,MO,MI以及背光BL我就不确定有没有连对了

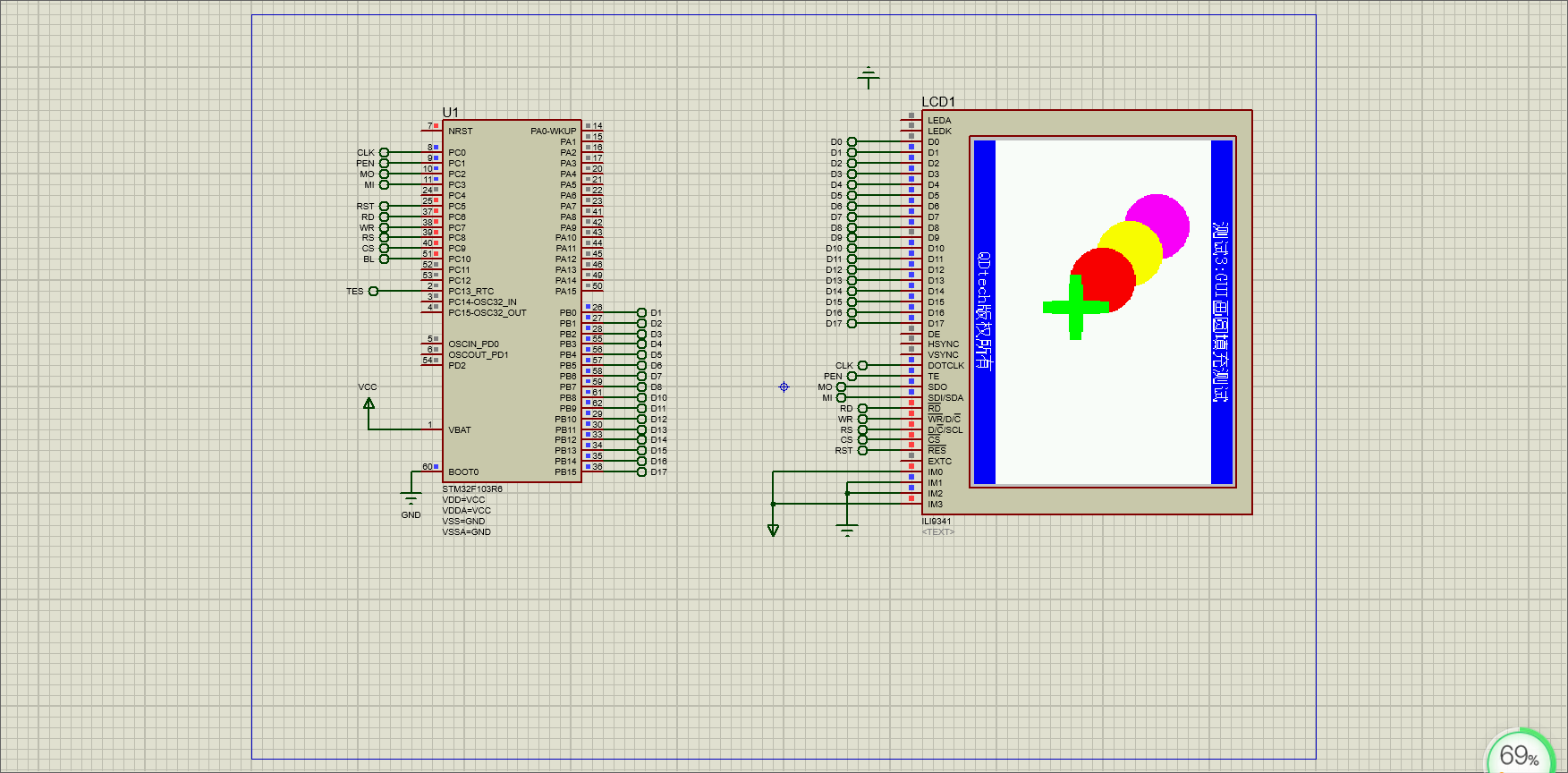

仿真原理图如下（proteus仿真工程文件可到本帖附件中下载）
单片机源程序如下:

1. #include "delay.h"

2. #include "sys.h"

3. #include "lcd.h"

4. #include "touch.h"

5. #include "gui.h"

6. #include "test.h"

7.

8. //=========================================电源接线================================================//

9. //5V接DC 5V电源

10. //GND接地

11. //=======================================液晶屏数据线接线==========================================//

12. //本模块默认数据总线类型为8位并行模式

13. //8位模式接线：8位模式9341模块接高8位总线，即:

14. //液晶屏LCD_D0对应单片机PB8

15. //液晶屏LCD_D1对应单片机PB9

16. //液晶屏LCD_D2对应单片机PB10

17. //液晶屏LCD_D3对应单片机PB11

18. //液晶屏LCD_D4对应单片机PB12

19. //液晶屏LCD_D5对应单片机PB13

20. //液晶屏LCD_D6对应单片机PB14

21. //液晶屏LCD_D7对应单片机PB15

22. //=======================================液晶屏控制线接线==========================================//

23. //LCD_RST        接PC5        //复位信号

24. //LCD_CS        接PC9        //片选信号

25. //LCD_RS        接PC8        //寄存器/数据选择信号

26. //LCD_WR        接PC7        //写信号

27. //LCD_RD        接PC6        //读信号

28. //=========================================触摸屏触接线=========================================//

29. //本模块触摸测试需连接外部XPT2046触摸采样芯片，所以本程序不进行触摸测试。

30. //不使用触摸或者模块本身不带触摸，则可不连接

31. **************************************************************************************************/

32.

33. int main(void)

34. {

35.         SystemInit();//初始化RCC 设置系统主频为72MHZ

36.         delay_init(72);             //延时初始化

37.         LCD_Init();           //液晶屏初始化

38.

39.

40.         while(1)

41.         {

42.                 LCD_Init();           //液晶屏初始化

43.                 main_test();                 //测试主界面

44.                 Test_Color();                  //简单刷屏填充测试

45.                 Test_FillRec();                //GUI矩形绘图测试

46.                 Test_Circle();                 //GUI画圆测试

47.                 English_Font_test();//英文字体示例测试

48.                 Chinese_Font_test();//中文字体示例测试

49.                 Pic_test();                        //图片显示示例测试

50.                 //Touch_Test();                //触摸屏手写测试

51.         }

52.

53. }


复制代码

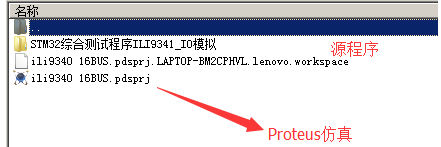

所有资料，理想阁提供下载:
