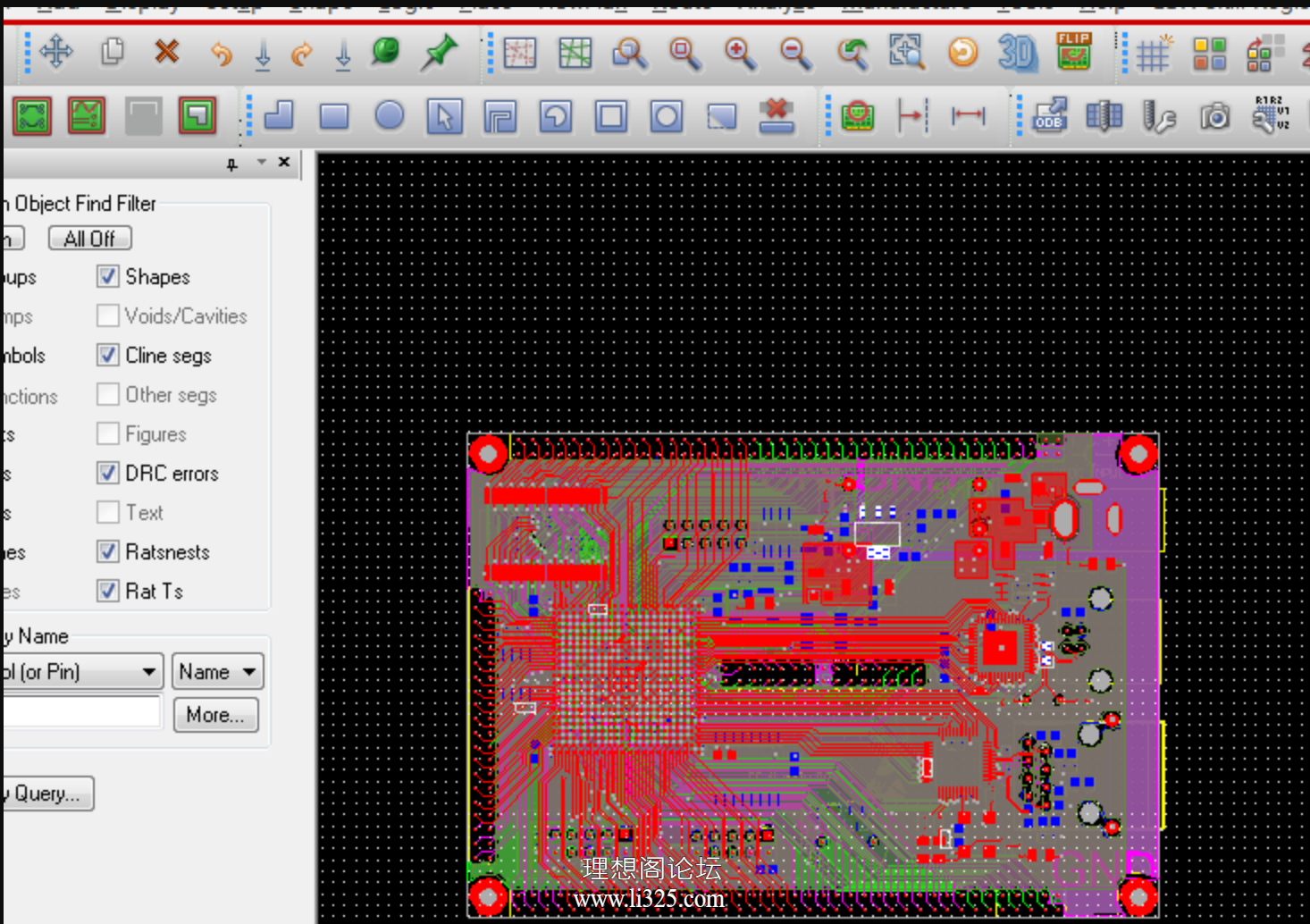

CY7C68013+EP4CE30 USB2.0核心开发板6层pcb，原理图

[hide]
6层pcb，1237pins
REFDES    COMP_DEVICE_TYPE    COMP_VALUE    COMP_TOL    SYM_NAME
C1    EMK212BJ106KJ-B-16V_0805_10UF    10uF    　    805
C3    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C4    EMK212BJ106KJ-B-16V_0805_10UF    10uF    　    805
C5    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C6    EMK212BJ106KJ-B-16V_0805_10UF    10uF    　    805
C7    EMK212BJ106KJ-B-16V_0805_10UF    10uF    　    805
C8    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C9    EMK212BJ106KJ-B-16V_0805_10UF    10uF    　    805
C10    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C11    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C12    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C13    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C14    TPSY107M016R_TAJDE_100UF    100uF    　    TAJDE
C15    TAJE227M016R_TAJDE_220UF    220uF    　    TAJDE
C16    TAJE477M010R_TAJDE_470UF    470uF    　    TAJDE
C17    TAJE477M010R_TAJDE_470UF    470uF    　    TAJDE
C18    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C19    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C20    EMK212BJ106KJ-B-16V_0805_10UF    10uF    　    805
C21    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C22    EMK212BJ106KJ-B-16V_0805_10UF    10uF    　    805
C23    EMK212BJ106KJ-B-16V_0805_10UF    10uF    　    805
C24    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C25    EMK212BJ106KJ-B-16V_0805_10UF    10uF    　    805
C26    TAJB336M016R_TAJB_33UF    33uF    　    TAJB
C27    TAJB336M016R_TAJB_33UF    33uF    　    TAJB
C28    CC41-0603-CG-50V-471J_0603_470P    470pF    　    603
C29    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C30    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C31    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C32    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C33    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C34    EMK212BJ106KJ-B-16V_0805_10UF    10uF    　    805
C35    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C36    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C37    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C38    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C39    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C40    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C41    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C42    EMK212BJ106KJ-B-16V_0805_10UF    10uF    　    805
C43    EMK212BJ106KJ-B-16V_0805_10UF    10uF    　    805
C44    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C45    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C46    CC41-0603-CG-50V-220J_0603_22PF    22pF    　    603
C47    CC41-0603-CG-50V-220J_0603_22PF    22pF    　    603
C48    CT41-0402-2R1-50V-104K_0402_0.1    0.1uF    　    402
C49    CT41-0402-2R1-50V-104K_0402_0.1    0.1uF    　    402
C50    CT41-0402-2R1-50V-104K_0402_0.1    0.1uF    　    402
C51    CT41-0402-2R1-50V-104K_0402_0.1    0.1uF    　    402
C52    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C53    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C54    EMK212BJ106KJ-B-16V_0805_10UF    10uF    　    805
C55    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C56    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C57    EMK212BJ106KJ-B-16V_0805_10UF    10uF    　    805
C58    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C59    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C60    EMK212BJ106KJ-B-16V_0805_10UF    10uF    　    805
C61    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C62    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C63    EMK212BJ106KJ-B-16V_0805_10UF    10uF    　    805
C64    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C65    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C66    EMK212BJ106KJ-B-16V_0805_10UF    10uF    　    805
C67    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C68    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C69    EMK212BJ106KJ-B-16V_0805_10UF    10uF    　    805
C70    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C75    CT41-0603-2R1-50V-104K_0603_0.1    0.1uF    　    603
C76    EMK212BJ106KJ-B-16V_0805_10UF    10uF    　    805
D2    CY2305SZI-1_SOIC-8_CY2305SZI-1    CY2305SZI-1    　    SOIC-8
D5    PTH05050WAS_PTH05050_PTH05050    PTH05050    　    PTH05050
D6    ADP3339AKC-3.3_SOT223_ADP3339-3    ADP3339-3.3    　    SOT223
D9    24LC64-ISN_SOIC-8_24LC64-ISN    24LC64-ISN    　    SOIC-8
D11    IS61C25616AL-10TLI_TSOP-II-44_I    IS61C25616    　    TSOP-II-44
D15    EPCS64SI16N_EPCS-16_EPCS64SI16N    EPCS64SI16N    　    EPCS-16
D16    CMOAMC-25MHZ_OSC-5X7MM_CMO AMC    CMO AMC-25MHz    　    OSC-5X7MM
D17    MIC5209-2.5BM_SOIC-8_MIC5209-2.    MIC5209-2.5BM    　    SOIC-8
D27    CY7C68013-56LFC_CY7C68013-56LFC    CY7C68013-56LFC    　    CY7C68013-56LFC
D28    MMBT3904_SOT23_NPN    NPN    　    SOT23
D29    DM9000AEP_LQFP-48_DM9000A    DM9000A    　    LQFP-48
D30    CMOAMC-25MHZ_OSC-5X7MM_CMO AMC    CMO AMC-25MHz    　    OSC-5X7MM
D31    24LC64-ISN_SOIC-8_24LC64-ISN    24LC64-ISN    　    SOIC-8
D32    CRYSTAL_CRYSTAL_24MHZ    24MHz    　    CRYSTAL
L1    BLM41P600SPT_1806_4A    4A    　    1806
L2    BLM21P221SGPT_0805_2A    2A    　    805
L3    BLM21P221SGPT_0805_2A    2A    　    805
L4    BLM21P221SGPT_0805_2A    2A    　    805
L5    BLM21P221SGPT_0805_2A    2A    　    805
L6    BLM21P221SGPT_0805_2A    2A    　    805
L7    BLM21P221SGPT_0805_2A    2A    　    805
L8    BLM21P221SGPT_0805_2A    2A    　    805
P1    EP4CE30_55F23_FBGA484_(S1+S2+S3    EP4CE30_55F23    　    FBGA484
P2    BUZZER_BUZZER_BUZZER    BUZZER    　    BUZZER
R1    RMK1608-240J_0603_24R    24R    　    603
R2    RMK1608-240J_0603_24R    24R    　    603
R3    RMK1608-103J_0603_10KNU    10k NU    　    603
R4    RMK1608-510J_0603_51R    51R    　    603
R5    RMK1608-102J_0603_1K    1k    　    603
R6    RMK2012-499F_0805_49.9R1%    49.9R 1%    　    805
R7    RMK1608-510J_0603_51R    51R    　    603
R8    RMK2012-499F_0805_49.9R1%    49.9R 1%    　    805
R9    RMK2012-499F_0805_49.9R1%    49.9R 1%    　    805
R10    RMK1608-103J_0603_10K    10k    　    603
R11    RMK1608-752J_0603_7.5K    7.5k    　    603
R12    RMK1608-472J_0603_4.7K    4.7k    　    603
R13    RMK1608-472J_0603_4.7K    4.7k    　    603
R14    RMK1608-000J_0603_0RNU    0R NU    　    603
R15    RMK1608-000J_0603_0RNU    0R NU    　    603
R17    RMK1608-472J_0603_4.7K    4.7k    　    603
R18    RMK1608-472J_0603_4.7K    4.7k    　    603
R19    RMK1608-472J_0603_4.7K    4.7k    　    603
R20    RMK2012-499F_0805_49.9R1%    49.9R 1%    　    805
R21    RMK1608-682J_0603_6.8K    6.8k    　    603
R22    RMK1608-101J_0603_100R    100R    　    603
R23    RMK1608-101J_0603_100R    100R    　    603
R24    RMK1608-222J_0603_2.2K    2.2k    　    603
R25    RMK1608-222J_0603_2.2K    2.2k    　    603
R26    RMK1608-472J_0603_4.7K    4.7k    　    603
R27    RMK1608-104J_0603_100K    100k    　    603
R28    RMK1608-472J_0603_4.7K    4.7k    　    603
R29    RMK1608-102J_0603_1K    1k    　    603
R30    RMK1608-103J_0603_10K    10k    　    603
R31    RMK1608-101J_0603_100R    100R    　    603
R32    RMK1608-472J_0603_4.7K    4.7k    　    603
R43    RMK1608-103J_0603_10K    10k    　    603
R44    RMK1608-103J_0603_10K    10k    　    603
R45    RMK1608-103J_0603_10K    10k    　    603
R46    RMK1608-103J_0603_10K    10k    　    603
R47    RMK1608-103J_0603_10K    10k    　    603
R48    RMK1608-102J_0603_1K    1k    　    603
R49    RMK1608-103J_0603_10K    10k    　    603
R50    RMK1608-103J_0603_10K    10k    　    603
V1    LED_1206_1206_LED    LED    　    1206
V2    LED_1206_1206_LED    LED    　    1206
V3    LED_1206_1206_LED    LED    　    1206
V5    LED_1206_1206_LED    LED    　    1206
V6    LED_1206_1206_LED    LED    　    1206
X1    HDR80_2X40_HDR80_2X40_HDR80_2X4    HDR80_2X40    　    HDR80_2X40
X2    HDR80_2X40_HDR80_2X40_HDR80_2X4    HDR80_2X40    　    HDR80_2X40
X3    HDR80_2X20_HDR80_2X20_HDR80_2X2    HDR80_2X20    　    HDR80_2X20
X8    JTAG100_2X5_JTAG100_2X5_JTAG    JTAG    　    JTAG100_2X5
X9    JTAG100_2X5_JTAG100_2X5_JTAG    JTAG    　    JTAG100_2X5
X10    CONN_JACK_PWR_RAPC712_CONN_JACK    CONN_JACK_PWR    　    RAPC712
X11    JTAG100_2X5_JTAG100_2X5_LED    LED    　    JTAG100_2X5
X12    HDR80_2X15_HDR80_2X15_HDR80_2X1    HDR80_2X15    　    HDR80_2X15
X13    USB_B_USB_B_USB_B    USB_B    　    USB_B
X16    PCT0001-01_PCT0001-01_RJ45    RJ45    　    PCT0001-01
