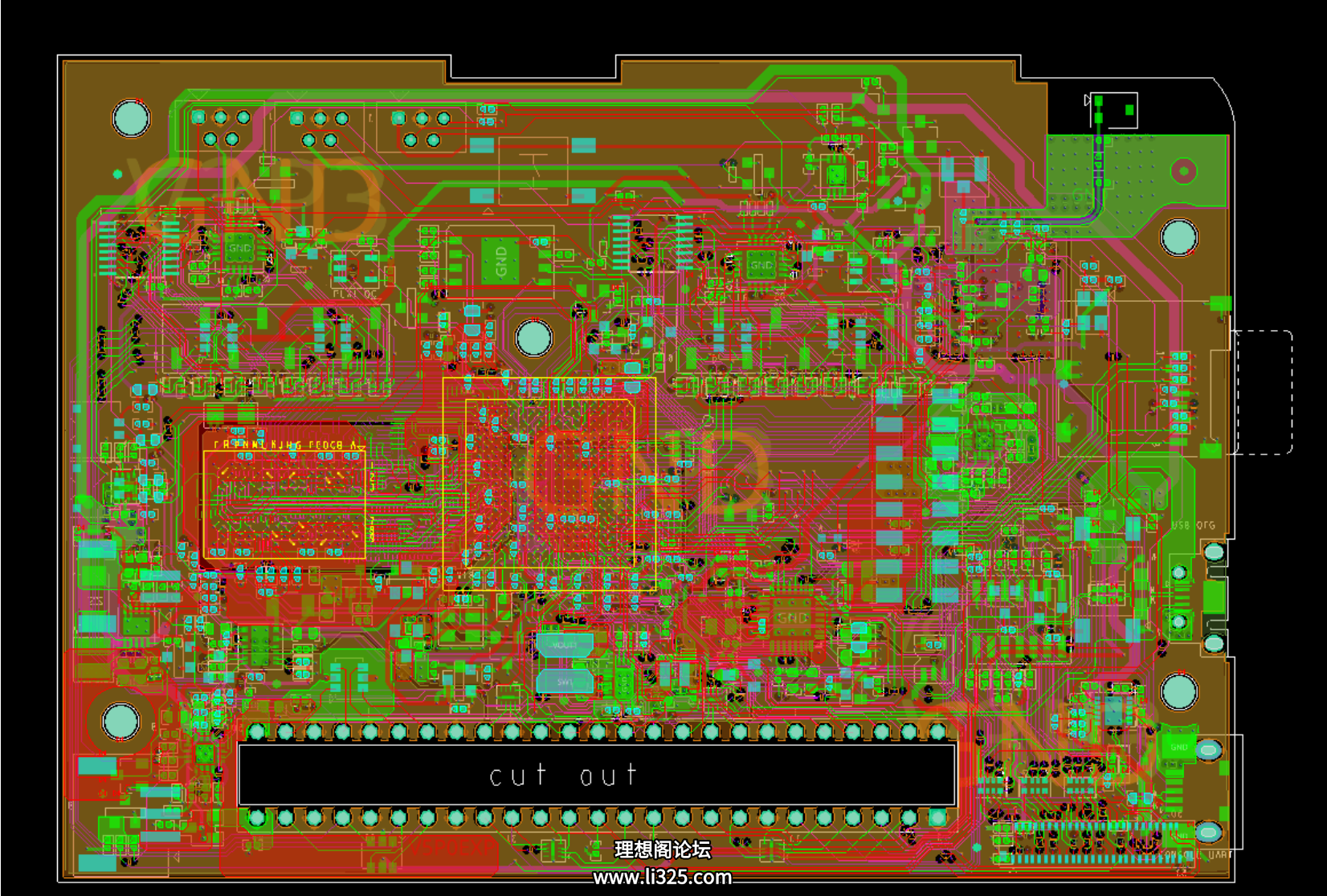

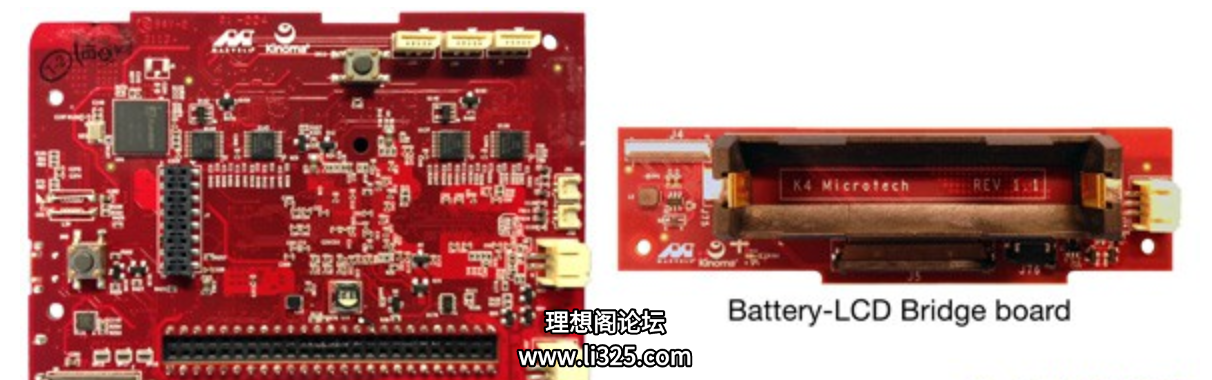

kinoma Marvell PXA168/PXA166方案做的物联网平板电脑PCB和原理图生产资料

kinoma Marvell PXA168/PXA166方案做的物联网平板电脑PCB和原理图生产资料


26    1    D28    SS14    Fairchild    SS14    DIODE SCHOTTKY 1A 40V SMA    SMA
27    1    D31    Diode    Microsemi    LSM115JE3/TR13    DIODE SCHOTTKY 15V 1A DO214BA    DO214BA
28    9    FB4,FB5,FB6,FB15,FB45,FB46,FB48,FB49,FB50    FB/3A    Murata    BLM18KG121TN1    FERRITE CHIP 120 OHM 3000MA 0603    L-0603
29    4    FB8,FB9,FB10,FB11    BEAD    Murata    BLM18BA470SN1    FERRITE CHIP 47 OHM 300MA 0603    L-0603
30    1    J1    USB micro AB    Hirose    ZX62RD-AB-5P8    CONN RCPT MCR USB AB SMD TH SHLL    USB-MICRO-AB-HIROSE
31    1    J7    2x8-0.1in-SMD    Samtec    HLE-108-02-F-DV    CONN SOCKET 2.54MM 16POS GOLD    SKT2x8_100MIL_SMD
32    3    J8,J32,J34    Molex-52806-0510    Molex    52806-0510    CONN FFC/FPC 5POS 1MM VERT T/H    Molex_52806_0510
33    1    J27    PH    JST    S2B-PH-SM4-TB(LF)(SN)    CONN HEADER PH SIDE 2POS 2MM SMD    JST_PH2P_2MM
34    1    J30    uSD SLOT    Amphenol    101-00660-68-6    CONN MINI MICRO-SD 8PIN PCB GOLD    uSDCARD-push
35    1    J33    USB mini B    MOLEX    513870530    CONN RCPT MINIUSB B 5POS SMD R/A    USB-MINI-B-MOLEX
36    1    J35    BSW25x2    Samtec    BSW-125-04-L-D    CONN RCPT 50POS .100" DBL  GOLD BOTTOM ENTRY    RCPT25x2_100mil_BOT
37    2    J36,J39    HDR1x8    Samtec    SSM-108-F-SV    CONN HEADER FEMALE 8POS .1"  GOLD    HDR1x8_100milSMT
38    1    J48    FPC 51C 0.3mm top    HIrose    FH35-51S-0.3SHW(50)    CONN FPC 51POS 0.3MM SMD    FH35_51_0_3MM
39    1    J50    PHR3    JST    S3B-PH-SM4-TB(LF)(SN)    CONN HEADER PH SIDE 3POS 2MM SMD    JST_PHR3P_2mm
40    2    J51,J52    ACH2P    JST    BM02B-ACHSS-GAN-TF(LF)(SN)    CONN HEADER ACH SIDE 2POS 1.2MM    JST_ACHSS_2P1_2MM
41    1    LED13    Green    Liteon    LTST-C191KGKT    LED GREEN CLEAR THIN 0603 SMD    LED-0603
42    1    L2    5.1nH    Murata    LQG15HS5N1S02D    INDUCTOR 5.1NH 300MA 0402    L-0402
43    1    L10    1.0uH    TDK    FLF3215T-1R0N    INDUCTOR 1.0UH 2.0A 30% SMD    FLF3215
44    1    L11    1.2uH    TDK    VLC5020T-1R2N    INDUCTOR POWER 1.2UH 3.8A SMD    VLC5020T
45    1    L12    1.5uH    Vishay    IFSC1008ABER1R5M01    INDUCTOR POWER 1.5UH 2.6A SMD    INDUCTOR_MDT2520_CN_SERIES
46    1    L34    CMC    Taiyo    CM04RC01T    CHOKE COMMON MODE 800OHMS SMD    CMC
47    1    L35    1.0uH    Vishay    IFSC1008ABER1R0M01    INDUCTOR POWER 1UH 2.6A SMD    INDUCTOR_MDT2520_CR_SERIES
48    1    L36    2.7uH    Bourns    SDR0302-2R7ML    INDUCTOR POWER 2.7UH 1.5A 0302    SDR0302
49    1    NTC1    10K    Panasonic    ERT-J0EM103J    THERMISTOR NTC 10K OHM 5% 0402    R-0402
80    2    SW5,SW13    FSM2JSMA    Tyco    FSM2JSMATR    SWITCH TACTILE SPST-NO 0.05A 12V    FSM2JSMATR
81    1    U1    PXA166SA0    Marvell    88AP166SA0-BJD2C008    IC App Processor SOC    fbga-18x18-320
82    1    U2    DDR3_X16_BGA96    Nanya    NT5CB64M16FP-CF    IC DDR3 1Gbit-64Mx16    DDR3-96
83    1    U8    88CE156    Marvell    88CE156A0NAJ2C000    IC CODEC HP STEREO HP SPKR DRVR    QFN32p-0_5-5X5X1MM
84    1    U16    88PG867    Marvell    88PG867-HB0-NNY2C00    IC Power, Dual 3A/1A buck    3x4QFN24
85    1    U23    32.768KHz    TXC    7XZ3270008    OSCILLATOR 32.768KHZ 1.8V SMD    smy4p-3_2x2_5x1mm
86    1    U99    AW-NH387    AzureWave    AW-NH387    MODULE WIFI 8787 2.4G    LGA-88
87    7    U120,U131,U132,U141,U142,U147,U148    RT9715EGB    Richtek    RT9715EGB    IC PWR SW USB 1.1A SOT23-5    SOT23-5
88    1    U126    W25Q128    Winbond    W25Q128FVEIG    Flash Mem Serial-SPI 3.3V  128M-Bit 16M x 8 8ns 8-Pin VDFPN EP    qfn-8x6-8s
89    1    U133    88PG8211    Marvell    88PG8211A2-NXS2C000    IC power, 500mA buck 50mA LDO    4X3QFN16_PAD_LENGTH_0P8MM_32MIL
90    1    U134    FT234    FTDI    FT234XD-R    IC USB SERIAL BASIC UART 12DFN    DFN12
91    2    U135,U143    PIC16F1508    microchip    PIC16F1508-I/ML    IC microcontroller 20 pin    QFN20
92    4    U136,U137,U144,U145    74HC4094    NXP    74HC4094PW,118    IC 8STAGE SHFT/STORE BUS 16TSSOP    TSSOP16
93    1    U146    MAX17058G    maxim    MAX17058G+    IC gas gauge m3    TDFN8
94    1    U150    MAX17112    Maxim    MAX17112ETB+    IC CONV DC-DC STEP UP 10TDFN    TDFN10EP
95    1    U151    PCA9543    NXP    PCA9543AD,118    IC I2C SWITCH 2CH 14-TSSOP    soic14-50-157
96    1    U154    AP7333    Doides    AP7333-33SRG-7    IC LDO 3.3v .3A SOT23R    SOT23R
97    6    U155,U156,U170,U171,U172,U173    TPD8E003    TI    TPD8E003DQDR    IC 8CH ESD PROT 8WSON    WSON8EP
98    1    U159    PIC12F508    Microchip    PIC12F508I/MC    IC microcontroller    DFN8EP
99    1    U169    RT9525    Richtek    RT9525GQW    IC charger linear Li-Poly    WQFN16EP
100    2    U175,U176    CM1293A    Onsemi    CM1293A-04SO    ESD PROT LOW CAP 4CH SC74    SC-74
101    1    VR1    88PG839    Marvell    88PG839-A1-NAE2C000    IC Power Switching     DFN-12
102    1    Y1    26MHz    TXC    7M26070013    CRYSTAL 26.000 MHZ 18PF SMD    o-3_2X2_5-4g
Unpopulated  Parts
103    2    CM1,CM2    *CML201212T-121M    Murata    CML201212T-121M    IND common mode choke 2 lines    FIL-2X1_2-4
104    3    C188,C367,C369    *2.2uF    TDK    C1005X5R1A225K    CAP CER 10UF 10V 10% X5R 0603    C-0402
105    1    C328    *4.7uF    Murata    GRM188R60J475KE19D    CAP CER 4.7UF 6.3V 10% X5R 0603    CAP_0603
106    1    C334    *9pF    Murata    GRM1555C1H9R0DZ01D    CAP CER 9PF 50V C0G 0402    C-0402
107    3    C337,C384,C385    *33pF    TDK    C1005C0G1H330J050BA    CAP CER 33PF 50V 5% NP0 0402    C-0402
108    1    C361    *560pF    TDK    C1005C0G1E561J    CAP CER 560PF 25V 5% NP0 0402    C-0402
109    4    D12,D14,D29,D30    *ESD    Vishay    MSE1PB-M3/89A    DIODE ESD PROT 1A 100V MICROSMP    MicroSMP
110    1    FB47    *FB/3A    Murata    BLM18KG121TN1    FERRITE CHIP 120 OHM 3000MA 0603    L-0603
111    1    J6    *U.FL    Hirose    U.FL-R-SMT    Conn coax rf    USB_SINGLEBAND_A
112    1    L3    *1.2nH    Vishay    ILC0402ER1N2S    IND 1.2nH 300mA 0.12ohm Q=8 SMD  0402 GP    L-0402
113    2    Q1,Q108    *FDV301N    FAIRCHILD    FDV301N    MOSFET N-CH 25V 220MA SOT-23    SOT-23a
114    1    Q3    *MMBT3904    On Semi    MMBT3904LT1G    Transistor NPN MMBT3904    SOT23



1

6
    C1,C2,C3,C4,C5,C6    1uF    Taiyo    TMK107BJ105KA-T    CAP CER 1UF 25V 10% X5R 0603
2

2
    C322,C323    0.1uF    TDK    C1005X7R1A104K    CAP CER .10UF 10V X7R 0402
3

3
    D1,D2,D3    B0540WS-7    Diodes    B0540WS-7    DIODE SCHOTTKY 40V 0.5A SOD323
4

2
    D15,D16    RED    Lite-On    LTST-C193KRKT-5A    LED RED RECT CLEAR 0603
5

3
    J1,J4,J7    FPC 51C 0.3mm top    HIrose    FH35-51S-0.3SHW(50)    CONN FPC 51POS 0.3MM TOP SMD
6

2
    J2,J5    FPC 45C 0.5mm bot    AVX    046240054005800+    CONN FPC ONE-TOUCH LCK .5MM 54
7

1
    J3    FPC 6C 0.5mm BOT    FCI    SFV6R-1STE1HLF    CONN FPC/FFC 6POS BOT .5MM R/A SMD
8

2
    J50,J74    PHR3    JST    S3B-PH-SM4-TB(LF)(SN)    CONN HEADER PH SIDE 3POS 2MM SMD
9

2
    J55,J75    KS1042SMD    Keystone
1042
    HOLDER BATTERY 1CELL 18650 SMD
10

1
    J76    FPC 10C 0.5mm top    FCI    SFV10R-2STE1HLF    CONN FPC/FFC 10POS .5MM R/A SMD
11

3
    L1,L2,L3    22uH    Taiyo    NR4012T220M    INDUCTOR 22UH 20% SMD
12

7
    Q6,Q66,Q67,Q68,Q69,Q70,Q71    FDV301N    FAIRCHILD    FDV301N    MOSFET N-CH 25V 220MA SOT-23
13

3
    R3,R6,R7    4.99R    Vishay    CRCW04024R99FKED    RES 4.99 OHM 1/16W 1% 0402 SMD
14

7
    R27,R389,R391,R392,R414,R419,R424    10K    Panasonic    ERJ-2GEJ103X    RES 10K OHM 1/10W 5% 0402 SMD
15

4
    R29,R388,R390,R393    220R    Panasonic    ERJ-2RKF2200X    RES 220 OHM 1/10W 1% 0402 SMD
16

1
    R407    0R    Panasonic    ERJ-2GE0R00X    RES 0.0 OHM 1/10W 0402 SMD
17

1
    R427    1.5K    Panasonic    ERJ-2GEJ152X    RES 1.5K OHM 1/10W 5% 0402 SMD
18

3
    U1,U2,U3    AP5724WG-7    Diodes    AP5724WG-7    IC LED DRVR WHITE BCKLGT SOT23-6
19

2
    U5,U6    S8211C    SII    S-8211CAD-M5T1G    IC Lithium Battery Pack Protection
Unpopulated Parts
20

1
    C110    *0.1uF    TDK    C1005X7R1A104K    CAP CER .10UF 10V X7R 0402
21

1
    C111    *1uF    TDK    C1608X7R1A105K    CAP 1uF 10% 0603 10V X7R
22

4
    C115,C116,C117,C118    *1000pF    Kemet    C0402S102K3RACTU    CAP 1nF 10% 0402 25V X7R
23

1
    FB5    *FB/3A    Murata    BLM18KG121TN1    FERRITE CHIP 120 OHM 3000MA 0603
24

1
    J8    *SMD60_0.3MM    PCB fab    N/A    PCB foot print
25

1
    J9    *SMD60_0.5mm    PCB fab    N/A    PCB foot print
26

1
    J10    *TH34    PCB fab    N/A    PCB foot print 2x17 x 28mil hole
27

1
    J11    *TH60    PCB fab    N/A    PCB foot print 2x30 28mil hole
28

1
    J12    *TH14    PCB fab    N/A    PCB foot print 1x14 x 28mil hole
29

1
    J13    *SMD14_1mm    PCB fab    N/A    PCB foot print
30

1
    J14    *SMD14_0.5MM    PCB fab    N/A    PCB foot print
31

1
    J15    *TH12    PCB fab    N/A    PCB foot print 2x6 x 28mil hole
32

3
    J16,J17,J77    *TH1    PCB fab    N/A    PCB foot print 28mil hole
33

1
    J52    *RTOUCH        N/A    PCB TH 100mil D28mm
34

14
    R102,R395,R396,R397,R398,R399,R400,R401,R402,R403,R404,R405,R406,R408    *0R    Panasonic    ERJ-2GE0R00X    RES 0.0 OHM 1/10W 0402 SMD
35

2
    R115,R429    *0R    Panasonic    ERJ-3GEY0R00V    RES 0.0 OHM 1/10W 0603 SMD
36

2
    R386,R394    *1M    Panasonic    ERJ-2GEJ105X    RES 1M OHM 1/10W 5% 0402 SMD
37

15
    R409,R410,R411,R412,R413,R415,R416,R417,R418,R420,R421,R422,R423,R425,R426    *10K    Panasonic    ERJ-2GEJ103X    RES 10K OHM 1/10W 5% 0402 SMD
38

1
    R428    *4.99R    Vishay    CRCW04024R99FKED    RES 4.99 OHM 1/16W 1% 0402 SMD
39

11
    TP1,TP3,TP5,TP6,TP7,TP8,TP9,TP10,TP11,TP12,TP13    *T_POINT    Test    NA    SMT Test Point
40

1
    U4    *TSC2003TSSOP    TI    TSC2046IPWR    IC resistove touch controller
